金属化聚丙烯膜电容器  —   电力功率因素补偿

产品系列/型号规格：MKP400-D-15.0

代码：B32344E4152A000

日期：2011年6月

版本：2

产品介绍：

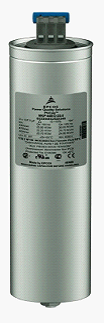

金属化聚丙烯膜紧凑型交流系列MK电容器专为工业应用而设计，可以满足这些应用场合对电容器使用寿命、稳定性及浪涌电流耐受能力的严格要求。 MK电容器是在真空环境下注入惰性气体，采用圆柱形铝壳封装，内注入可降解的软树脂具有散热性能好，可靠性高、安装简便等优点。

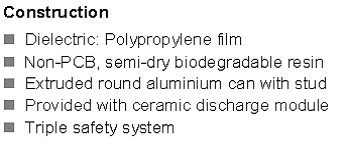

                       结构类型

                                                      电解质：金属化聚丙烯膜

                                                      非印刷电子电路板，绝缘树脂真空惰性气体灌装

伸出安装用圆形铝螺丝头安全接地

具备电容停电后自放电陶瓷模块

三重安全防护系统（圆形铝外壳安全防护壳、内层耐温高压绝缘片，20%绝缘树脂真空惰性气体灌装）

产品特点

三相三角形连接

安全自愈修复

自然风冷（强制风冷）

使用与室内通风安装

典型应用场合

电力系统功率因数补偿校正使用

                       终端

优化电容器的安全终端

安装

双头螺栓安装

（最低扭矩 M12=10 Nm）

技术参数

额定容量：3 × 99.5 μF

误差：–5 / +10%

连接方式：三角形

额定电压:400v

额定频率:50HZ

输出容量:15

额定电流:21.7A

损耗

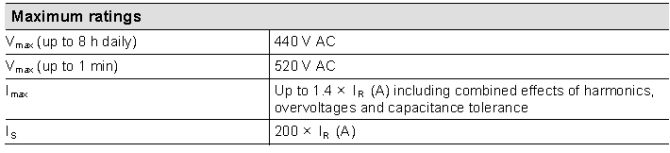

最大值

最大电压（最大持续8小时） ：440VAC

最大电压（最大持续1分钟） ：520VAC

最大电流 ：1.4*Ir

最大峰值电流 ：200*Ir

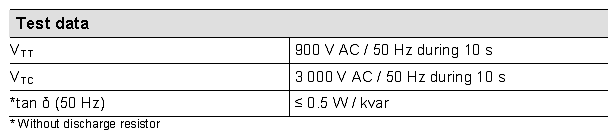

测试数据

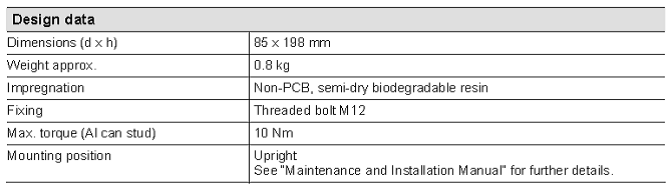

设计数据

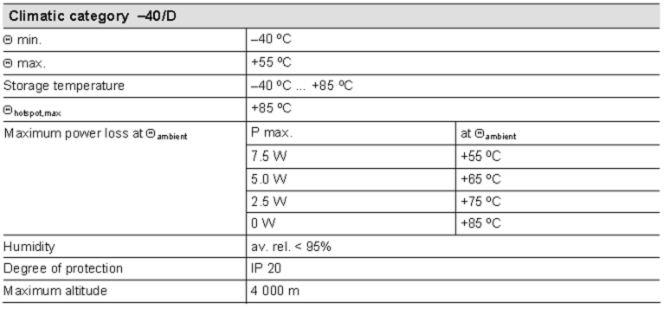

使用环境

最低温度运行：–40 ºC

最高温度运行：+55 ºC

存储温度：–40 ºC … +85 ºC

发热最大温度：+85 ºC

不同温度下介质损耗：

湿度：相对湿度< 95%

防护等级：IP 20

最高海拔高度：4 000 m以内

曲线图

电容器平均使用寿命：

      温度在 是安全运行寿命为：135000小时

每年最大切换投入次数为：5000次，需配电容专用电抗器抑制涌流投切

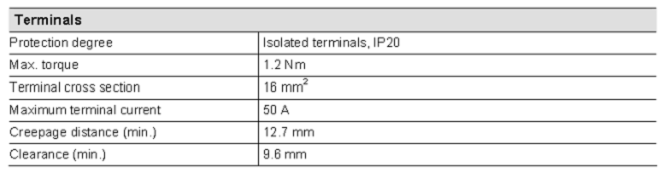

接线端

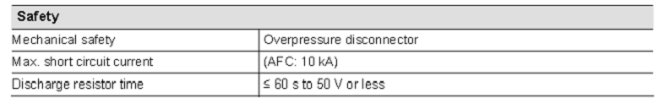

安全防护等级

内置安全机械保险装置：超压自动切断保护

最大短路电流：10KA

自放电时间：断电后60秒以内放至50V以下

电容器参考执行标准

国际电工委员会IEC 60831–1/2, 美国UL 810-5th edition

证明Certification:加拿大认证 cUL file 106388; 加拿大标准CSA file C22.2 N°190 MC #236094 (up to Ø 85 mm); 俄罗斯国家标准GOST
